Sơ đồ cấu tạo máy lọc nước, nguyên lý hoạt động và cách lắp máy lọc nước gia đình RO

Máy lọc nước thẩm thấu ngược RO là dòng sản phẩm phổ biến với nhiều hộ gia đình, được rất nhiều khách hàng lựa chọn và tin dùng. Thông thường khách hàng sẽ được thợ lắp đặt máy RO tại nhà, tuy nhiên việc tìm hiểu sơ đồ máy lọc nước, nguyên lý hoạt động của máy lọc nước cũng là một điều cần thiết. Vậy hãy để bài viết dưới đây chia sẻ cho bạn những điều đó.

1.Sơ đồ cấu tạo máy lọc nước RO

Sơ đồ cấu tạo của máy lọc nước RO, có 2 phần chính:

  • Hệ thống lõi lọc
  • Linh kiện máy lọc

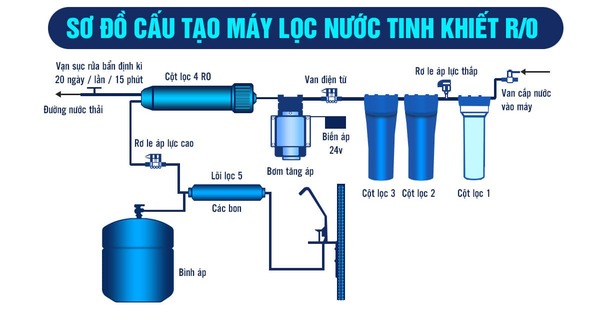

Sơ đồ chi tiết máy lọc nước RO
Sơ đồ máy lọc nước RO

1.1 Hệ thống lõi lọc

Hệ thống lõi lọc của máy RO được xe là thành phần linh kiện tiêu hao của máy. Để đảm bảo chất lượng lọc tốt nhất thì người dùng nên thay lõi lọc mới sau một thời gian dài sử dụng vì bộ lõi lọc cũng có tuổi thọ như bao thiết bị khác.

Đối với máy lọc nước thông thường sẽ có 5 cấp lọc và sẽ được bổ sung thêm tùy vào chất lượng của từng cấp lọc nước và quan trọng hơn hết là phụ thuộc vào nhu cầu của người tiêu dùng:

  • Cấp lọc 1, 2, 3: Được gọi là cấp lọc thô dùng để lọc tạp chất, cặn bẩn, đất cát, rong rêu,…
  • Cấp lọc 4: Lọc nước qua màng RO kích thước khe hở siêu nhỏ đến mức chỉ cho phép các phân tử nước đi qua. Các chất bẩn còn sót lại trong quá trình lọc ở 3 cấp đầu tiên sẽ được giữ tại màng RO và theo đường nước thải ra ngoài. Cấp lọc này là cấp lọc quan trọng nhất trong máy RO.
  • Cấp lọc 5: Giúp tạo vị ngọt, tăng độ pH cho nguồn nước sau lọc.

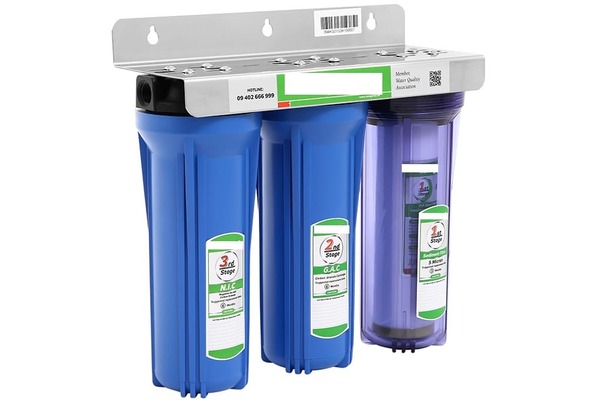

Hệ thống lõi lọc máy lọc nước RO
Hệ thống lõi lọc máy RO

1.2 Linh kiện máy lọc nước

Linh kiện đi kèm theo máy lọc nước thường sẽ có những đặc điểm khác nhau tùy vào từng dòng máy, sau đây là một số linh kiện cơ bản của một bộ máy lọc nước:

  • Vòi nước: Tùy theo nhu cầu của bản thân hoặc đặc điểm không gian nhà ở mà bạn sẽ chọn loại vòi nước phù hợp về chất lượng và kiểu dáng.
  • Van điện từ: Van hoạt động bằng điện năng giúp tách nước thẩm thấu tự do.
  • Van áp thấp: Có chức năng ngắt mạch điện khi phát hiện nguồn nước hết hoặc cấp yếu và có thể ngắt điện khi lõi lọc bị tắc, việc này sẽ bảo vệ máy lọc khỏi hư hỏng.
  • Van áp cao: Có tác dụng điều khiển hoạt động của máy lọc nước, van áp cao ngắt điện khi bình áp đã đủ nước.
  • Van nước thải: Đưa nước thải sau khi lọc theo đường dẫn ra ngoài.
  • Bơm: Dùng để bơm nước, tạo áp lực nước cao đẩy qua màng lọc RO để cho hoạt động lọc nước qua màng được hiệu quả và ổn định.
  • Bình áp: Dùng để dự trữ nước và tạo áp suất cho hệ thống.
  • Một số linh kiện khác đi kèm.

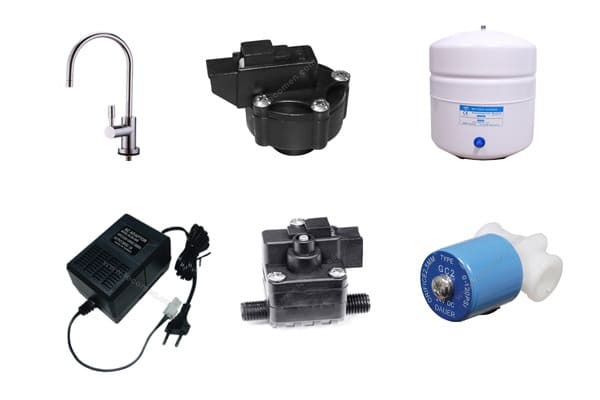

Một số linh kiện khi lắp đặt máy lọc nước RO
Một số linh kiện của máy lọc nước RO

2. Nguyên lý hoạt động cơ bản của máy lọc nước RO

Chúng ta vừa tìm hiểu qua sơ đồ máy lọc nước vậy còn nguyên lý hoạt động của máy như thế nào? Thông thường, để chất lượng nguồn nước đầu ra của máy RO uống được trực tiếp thì sẽ cần đến 7 lõi lọc và hoạt động dựa trên nguyên lý sau đây:

  • Bước 1: Nước được đưa vào máy, qua cột lọc thứ nhất (lõi PP 5 micron) sẽ lọc thô các chất cặn bẩn, rong rêu, đất cát,…
  • Bước 2: Đến lõi thứ 2 chứa than hoạt tính (Lõi OCB – GAC), nước sẽ được loại bỏ những chất hữu cơ, chất béo hòa tan, khử clo và mùi hôi. Nếu nước nhiễm đá vôi thì sẽ thay lõi thứ hai bằng lõi Cation chứa chất khử độ cứng để bảo vệ màng lọc RO, làm nước có vị ngọt tự nhiên.
  • Bước 3: Lõi lọc số 3 (Lõi PP 1 micron) là các lợi có độ nhỏ 1µm, nước đi qua sẽ được lọc các tạp chất, các chất lơ lửng to hơn kích thước này. Nếu ở bước 2 bạn sử dụng lõi đá vôi thi ở bước này bạn sẽ thay bằng lõi Carbon Block.
  • Bước 4: Màng lọc RO là điểm đến thứ 4, được ví như trái tim của máy lọc nước. Màng lọc sẽ loại bỏ 99,99% virus, vi khuẩn, Asen, các ion kim loại nặng và các tạp chất siêu nhỏ. Bơm nước sẽ đẩy nước với áp lực cao giúp quá trình lọc được diễn ra mạnh hơn. Nước qua màng lọc RO sẽ trở thành nước tinh khiết, phần nước còn lại sẽ theo đường nước thải ra ngoài.
  • Bước 5: Lõi T33 – GAC với than hoạt tính sẽ loại bỏ mùi vị ngang của nước.
  • Bước 6: Lõi Nano Silver sẽ ngăn ngừa sự tái nhiễm khuẩn khi nước lưu thông qua các vị trí khớp nối trong hệ thống lọc, trung hòa Axit, cân bằng pH và tạo độ ngọt cho nước.
  • Bước 7: Lõi khoáng đá cung cấp khoáng chất cần thiết cho cơ thể.

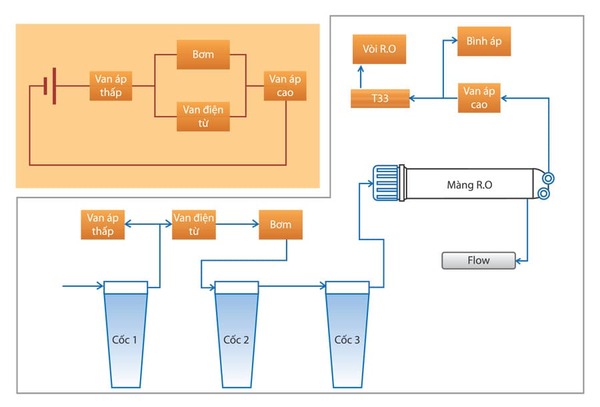

Sơ đồ nguyên lý hoạt động cơ bản của máy lọc nước RO
Nguyên lý hoạt động cơ bản của máy lọc nước RO

3. Cách lắp đặt máy lọc nước RO đúng chuẩn

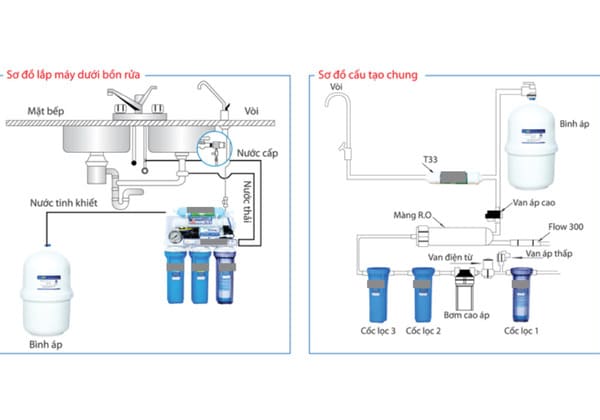

Cách lắp đặt máy lọc nước RO
Cách lắp đặt máy lọc nước RO đúng chuẩn



Để máy lọc nước được hoạt động hiệu quả, ngoài việc hiểu rõ sơ đồ máy lọc nước RO ra, bạn cũng cần biết cách lắp đặt đúng theo sơ đồ đó. Các bước lắp đặt máy lọc nước RO sẽ được thể hiện trong sơ đồ điện máy lọc nước sau đây:

  • Bước 1:  Khi chưa lắp máy vào, bạn phải khóa nước đầu vào. Chia nước đầu vào tại các vị trí đấu nước hoặc bồn rửa.
  • Bước 2: Bạn phải bóc lớp vỏ nilon bên ngoài đi trước khi cho lõi 1, 2, 3 vào các cốc lọc tương ứng. Vặt chặn cốc lọc số 2 và số 3. Không vặn quá chặt cốc lọc số 1 để tránh bị Air khí.
  • Bước 3: Nối cút đầu vào của cốc số 1 với dây RO to, đồng thời phải đảm bảo rằng cút ốc phải được quấn băng tan và siết hết ren khi lắp máy lọc nước nhằm tối ưu lực liên kết giữa dây RO và cút ốc.
  • Bước 4:Tháo dây RO nối từ vị trí đầu ra tại cút đầu ra của cốc số 3 với đầu vào của màng RO. Tiếp theo, lấy đoạn dây RO nhỏ (đoạn bên ngoài) trực tiếp từ cút đầu ra cốc số 3 đến vị trí xả nước để chuẩn bị cho quá trình sục rửa, vệ sinh lõi số 1, 2, 3.
  • Bước 5: Đồng thời cắm phích điện của máy RO vào nguồn điện và mở van nước cút inox đầu vào để bắt đầu quá trình sục rửa, loại bỏ sạch các chất bảo quản có trong lõi số 1, 2, 3. Quá trình này sẽ mất khoảng 20 phút.
  • Bước 6: Hãy chú ý trong quá trình sực rửa, nếu tại cốc số 1 có xuất hiện việc rò rỉ nước ra ngoài thì bạn hãy siết chặt cốc số 1 lại, tuy nhiên, không thể siết quá chặt cốc số 1 vì sẽ xuất hiện hiện tượng AIR khí, khiến cho máy có hoạt động nhưng không lọc được nước. Do đó, trong quá trình vặn cốc số 1, hãy để nới lỏng 1 – 2 van.
  • Bước 7: Sau khi đã tiến hành sục rửa lõi số 1, 2, 3 được khoảng 20 phút, bạn hãy dừng kết nối máy RO với nguồn điện đồng thời nối lại dây RO từ đầu vào của vỏ màng RO đến đầu vào của cốc lọc số 3 (như trạng thái ban đầu).
  • Bước 8: Ở bước 8, 9, 10 của quá trình lắp đặt, bạn nên mang găng tay để đảm bảo an toàn vệ sinh và không làm bẩn màng lọc. Tại bước này, bạn đeo găng tay vào và bóc túi nilon của màng RO.
  • Bước 9: Dùng nước tinh khiết, tốt nhất là nước tinh khiết đóng chai để thẩm thấu nước đều cấu trúc màng RO, giúp nó giãn nở đều, đảm bảo cho màng lọc đạt hiệu suất tối đa khi hoạt động.
  • Bước 10: Đưa và ấn chặt màng RO vào phía trong vỏ màng, chú ý rằng đầu có gioăng màu đen của màn phải nằm phía trong.
  • Bước 11: Đậy và đồng thời vặn chặt nắp vỏ màng RO. Bạn có thể dùng kìm hỗ trợ vặn chặt để tránh rò rỉ nước.
  • Bước 12: Nối dây nhỏ của màng RO từ vị trí đầu chờ của van Flow, hướng theo đường xả nước của gia đình bạn.
  • Bước 13: Sục rửa màng RO. Tháo rời dây màu xanh tại cút đầu ra của màng RO sau đó nối đoạn dây RO nhỏ (dây bên ngoài) ra nơi xả nước của gia đình.
  • Bước 14: Cắm điện cho máy thực hiện quá trình sục rửa. Hoạt động này sẽ mất khoảng 20 phút.
  • Bước 15: Bạn phải cắm lại dây theo sắp xếp ban đầu của vỏ màng RO sau khi hoàn tất quá trình sục rửa vỏ màng RO. Bên cạnh đó, đừng quên nối dây đầu ra nước tinh khiết của vỏ màng vào bình áp.
  • Bước 16: Từ bình áp, nối lên cút đầu vào của lõi lọc số 5. Lõi lọc số 5 và số 6 đã được đánh dấu sẵn từ trước.

Có lẽ bạn đã nắm được sơ đồ máy lọc nước và các nguyên lý hoạt động cơ bản của máy. Tuy nhiên, nếu máy lọc nước gặp những lỗi bạn không thể xác định được thì tốt nhất hãy liên hệ với những nhân viên kỹ thuật, chuyên gia để được tư vấn và chăm sóc.
