Máy lọc nước thẩm thấu ngược RO là dòng sản phẩm phổ biến với nhiều hộ gia đình, được rất nhiều khách hàng lựa chọn và tin dùng. Thông thường khách hàng sẽ được thợ lắp đặt máy RO tại nhà, tuy nhiên việc tìm hiểu sơ đồ máy lọc nước RO, nguyên lý hoạt động của máy lọc nước cũng là một điều cần thiết. Vậy hãy để bài viết dưới đây chia sẻ cho bạn những điều đó.

1. Máy lọc nước RO là gì?

Máy lọc nước RO (Reverse Osmoisis) là thiết bị sử dụng công nghệ lọc thẩm thấu ngược tiên tiến và được nhiều người biết đến trên thị trường. Màng lọc của máy lọc nước RO có kích thước siêu nhỏ, khi nước đi qua màng lọc này sẽ được lọc bỏ hết các tạp chất, vi sinh vật gây hại. Đồng thời máy lọc nước RO còn bổ sung thêm các khoáng chất có lợi, đem đến nguồn nước sạch tinh khiết và an toàn.

2. Sơ đồ máy lọc nước RO

Sơ đồ cấu tạo máy lọc nước RO gồm 2 thành phần chính: Hệ thống lõi lọc và các linh phụ kiện đi kèm.

Hệ thống lõi lọc nước

Một máy lọc nước RO tiêu chuẩn thường sẽ bao gồm 5 cấp lọc, và sẽ được bổ sung thêm tùy vào chất lượng của từng cấp lọc trước:

  • Cấp lọc 1: Lõi lọc PP 5 µm: Lọc các tạp chất hữu cơ, rỉ sét, bùn đất hay các chất lơ lửng có kích thước lớn hơn 5µm.
  • Cấp lọc 2: Lõi lọc than hoạt tính OCB: lọc các hợp chất hữu cơ độc hại, chlorine, mùi hôi, các chất béo hòa tan trong nước.
  • Cấp lọc 3: Lõi lọc PP 1 µm: lọc loại bỏ các cặn bẩn (rong rêu, rỉ sắt, bọ gậy) có kích thước lớn hơn 1 µm.
  • Cấp lọc 4: Màng lọc RO 0.0001 µm chỉ có các phân tử nước mới đi qua được; các tạp chất, vi khuẩn, chất hữu cơ, kim loại nặng, vi sinh vật sẽ được giữ lại phía bên màng và đi theo dòng nước thải đi ra ngoài.
  • Cấp lọc 5: Có tác dụng ổn định vị ngọt và nâng độ pH của nước.
  • Cấp lọc 6: gồm các hạt gốm giúp gia tăng lượng khí oxy có trong nước.
  • Cấp lọc 7: Bao gồm các hạt than hoạt tính dạng xốp, giúp khử mùi Clo và vi khuẩn độc hại.
  • Cấp lọc 8: Cân bằng lượng PH và điện giải chuẩn giúp giải độc cho cơ thể tốt hơn cũng như tránh lão hóa da.
  • Cấp lọc 9: giúp bổ sung các khoáng chất có lợi cho sức khỏe người dùng.

Linh phụ kiện máy lọc nước

Tùy vào chức năng của máy lọc mà các nhà sản xuất sẽ lắp đặt các linh kiện đi kèm khác nhau theo sơ đồ lắp máy lọc nước ro.

Sau đây là một số linh kiện thường đi kèm:

  • Đèn UV cực tím

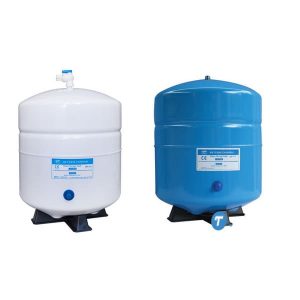

  • Bình áp
  • Van áp thấp
  • Van điện từ
  • Máy bơm
  • Nguồn Adaptor
  • Van áp cao
  • Van nước thải
  • Vòi nước tinh khiết
  • Nguồn đèn UV
sơ đồ máy lọc nước
Sơ đồ máy lọc nước ro

3. Sơ đồ điện máy lọc nước RO

Để tìm hiểu xem máy lọc nước RO hoạt động như thế nào, hãy cùng xem qua sơ đồ mạch điện máy lọc nước RO

3.1. Cấu tạo của sơ đồ điện máy lọc nước RO

  • Nguồn điện vào: Giúp truyền tải điện đến van áp thấp của máy lọc nước
Nguồn điện vào máy lọc nước
Nguồn điện vào máy lọc nước
  • Van áp thấp: Có chức năng đảm bảo nguồn điện vào ổn định để các bộ phận tiếp theo của máy lọc nước được hoạt động. Nếu nguồn điện vào không ổn định, van áp thấp sẽ tự động ngắt nguồn điện để bảo vệ toàn bộ hệ thống.
Van áp thấp của máy lọc nước
Van áp thấp của máy lọc nước
  • Bơm và van điện từ: Là 2 bộ phận tiếp theo mà nguồn điện truyền tải tới. Đây là hai bộ phận hoạt động xuyên suốt quá trình lọc nước khi có nguồn điện đi qua. Bơm là bộ phận thực hiện nhiệm vụ đẩy nước qua màng lọc. Van điện từ có chức năng điều tiết nước đã lọc và chưa lọc.
bơm và van điện từ của máy lọc nướ
Bơm và van điện từ của máy lọc nước
  • Van áp cao: Đây là bộ phận cuối cùng mà nguồn điện được truyền tải đến, có nhiệm vụ đảm bảo mực nước trong bình chứa đủ dung tích tối đa. Một khi nước đã đầy bình chứa, van áp cao sẽ có chức năng ngắt nguồn điện để tạm dừng quá trình lọc nước.
Van áp cao của máy lọc nước
Van áp cao của máy lọc nước

>> Hữu ích cho bạn: Hướng dẫn cách lắp đặt máy lọc nước tại nhà khi mới mua

3.2. Chức năng của mạch điện máy lọc nước

Hệ thống mạch điện trong sơ đồ máy lọc nước đóng vai trò truyền tải điện năng đến các bộ phận trên máy lọc nước, giúp máy lọc nước RO hoạt động ổn định trong suốt quá trình lọc nước.

Mạch điện của các loại máy nước RO là tương tự nhau. Mỗi bộ phận đều có mạch điện riêng có thể đóng ngắt điện, để đảm bảo máy hoạt động tự động và tăng độ bền, kéo dài tuổi thọ cho máy lọc nước.

4. Nguyên lý hoạt động của sơ đồ mạch điện máy lọc nước RO

Theo sơ đồ điện máy lọc nước, máy được kết nối với cục nguồn để chuyển đổi nguồn từ 220V xuống còn 24V. Nguồn điện này đi từ adapter và truyền tải đến van áp thấp của máy lọc nước. Van áp thấp lúc này có vai trò giữ cho nguồn điện ổn định, giúp cho các bộ phận sau hoạt động bình thường. Nếu phát hiện nguồn điện bất thường, van áp thấp sẽ tự động ngắt điện để bảo vệ cho cả hệ thống.

Nguồn điện tiếp tục được truyền đến bơm và van điện từ. Van điện từ 24V cùng với nguồn máy bơm được cấp điện đồng thời. Trong suốt quá trình lọc nước, 2 bộ phận này hoạt động liên tục không ngừng.

Nguồn nước đầu vào được bơm đẩy đi qua các màng lọc. Nước đã hay chưa lọc đều do van điện từ điều tiết bên trong máy. Khi bộ phận bơm ngưng hoạt động thì van điện từ cũng ngưng theo, giữ nước lại không cho chảy ra ngoài.

Sau đó, nguồn điện truyền đến van cao áp để giữ cho mực nước luôn đủ đáp ứng mực nước trong bình chứa. Khi bình chứa đã đủ lượng nước, van cao áp sẽ tự động ngắt nguồn điện, tạm thời ngưng quá trình lọc nước.

5. Dịch vụ tư vấn lắp đặt sơ đồ máy lọc nước RO và sửa chữa chuyên nghiệp tại nhà

Có lẽ bạn đã nắm được sơ đồ máy lọc nước và các nguyên lý mạch điện hoạt động của máy lọc nước RO.

Tuy nhiên, sơ đồ máy lọc nước RO khá phức tạp, có đến hàng chục các phụ kiện, linh kiện nhỏ. Nếu bạn không có quá nhiều kinh nghiệm về linh phụ kiện của máy lọc thì có thể lắp đặt không đúng cách và dẫn đến việc máy lọc nước hoạt động không tốt.

Do vậy, để đảm bảo lắp đặt máy lọc nước, kiểm tra và sửa chữa chuyên nghiệp thì tốt nhất hãy liên hệ với những nhân viên kỹ thuật, chuyên gia để được tư vấn và chăm sóc nhanh chóng.

Geyser là thương hiệu máy lọc nước uy tín hàng đầu tại Nga trong lĩnh vực xử lý nước. Geyser đã cho ra mắt thị trường rất nhiều dòng sản phẩm máy lọc nước thế hệ mới với công nghệ và tính năng siêu thông minh.

Đặc biệt, Geyser còn sở hữu đội ngũ chuyên viên kỹ thuật chuyên môn cao trong ngành, mang đến dịch vụ kiểm tra và bảo trì máy lọc nước RO tốt nhất cho khách hàng.

Đến với Geyser, tất cả quý khách hàng sẽ nhận được chính sách phục vụ chuyên nghiệp, tận tâm và đảm bảo hài lòng 100%

4. Kết luận

Đa số các dòng máy lọc nước RO đều có sơ đồ giống nhau. Tuy nhiên, ở một số dòng đặc biệt thì sơ đồ máy lọc nước RO sẽ khác nhau do công nghệ và tính năng. Do đó, ở mỗi dòng máy bạn nên xem kỹ các bộ phận và sơ đồ để đảm bảo lắp đặt đúng cách.

Trên đây là tổng hợp những chia sẻ của Geyser Việt Nam chính hãng xoay quanh chuyên đề “Sơ đồ lắp đặt máy lọc nước RO”. Hy vọng những chia sẻ này sẽ hữu ích dành cho các bạn. Nếu có bất kỳ thắc mắc nào hoặc cần được tư vấn về máy lọc nước RO thì hãy liên hệ ngay cho chuyên viên của Geyser bạn nhé!
